| مواد: | HT250 | نام: | صفحه پایه با میزهای شکاف دار روی چدن خاکستری T-Slots |
|---|---|---|---|
| نوع: | نوع توخالی | صافی: | 1 پایه |
| اندازه: | به عنوان درخواست مشتری | پایان سطح: | قراضه دست |
| برجسته: | صفحه بزرگ سطح,صفحات زاویه آهن |
||

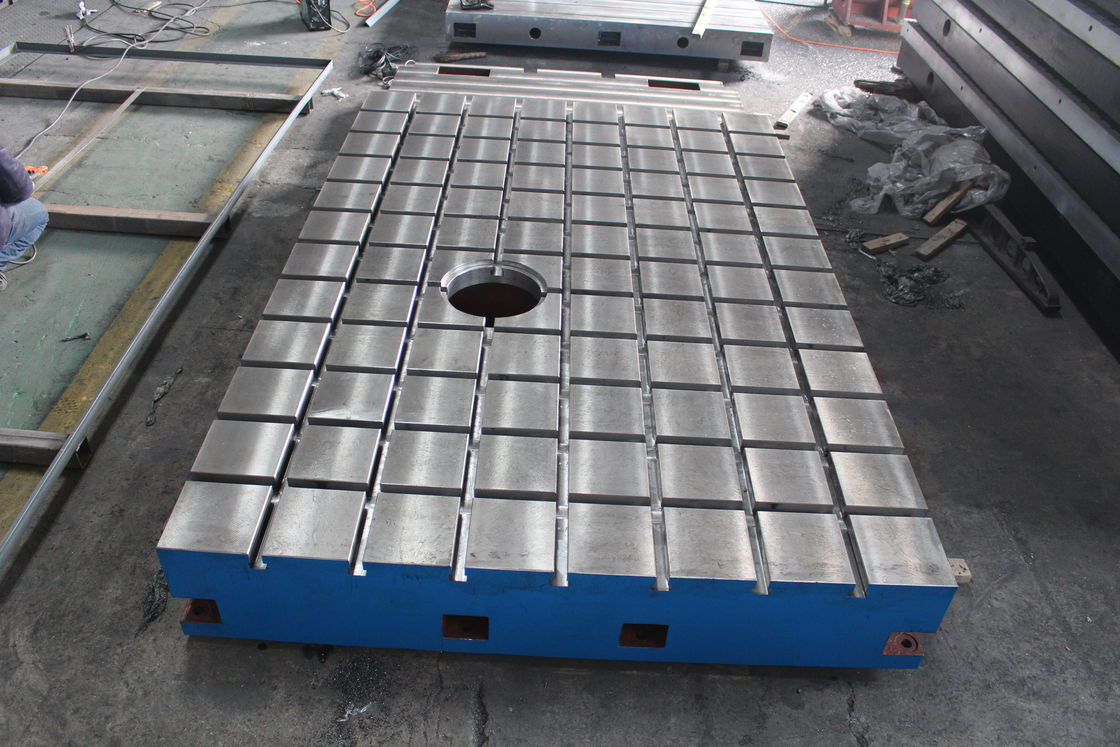

صفحه پایه با میزهای شکاف دار روی چدن خاکستری T-Slots
صفحات تخت اسلات چدنی T از چدن مخصوص با چگالی بالا با فولاد اضافه ساخته می شوند.این صفحات طیف گسترده ای از راه حل های "نگه داشتن کار" را فراهم می کنند.صفحات استاندارد دارای سختی تقریبی برینل هستند.180 - 200 HB و مقاومت کششی تقریباً260 - 300 N / mm2.
اسلات T صفحات بستر در یک فرآیند خاص ریخته می شوند که حداقل کشش ممکن را در داخل مواد ریخته شده تضمین می کنند ، بنابراین از استحکام مطلوب و پایداری صفحه اطمینان حاصل می کنند.صفحات مخصوصاً متناسب با نیاز مشتری طراحی شده اند.طرح ، ابعاد و ظرفیت بارگذاری صفحه را می توان با اندازه و وزن قطعه های کار گرفته شده سازگار کرد.
زیر سازی از نوار تقویت شده T شکل ، صفحات را با سختی ذاتی بالا می بخشد.صفحات را می توان از طریق تعداد دنده های استفاده شده و نحوه استقرار آنها برای نیاز بارگیری کرد.اندازه شکافهای T در صفحات توسط نیروهای کششی و فشاری تحت فشار قرار می گیرند.
تمام اندازه های استاندارد 14 ، 18 ، 22 ، 28 ، 36 یا 42 را می توان تولید کرد ، از نظر DIN 650 از H 7 تا H 12 متناسب است.
اسلات های T در اندازه های ویژه یا متوسط می توانند تهیه شوند.فاصله اسلات T در صفحات استاندارد معمولاً 150 ، 200 ، 250 یا 300 میلی متر است.
در مواردی که صفحات جداگانه برای تشکیل صفحات کف ترکیب می شوند ، ابعاد به گونه ای است که فاصله شکاف های T نصف فاصله مفصل قنداق است.این اطمینان می دهد که فاصله بین شکافهای T در کل سطح ثابت باقی بماند.فاصله بین اسلات ها و همچنین گزینه های بستن نیز می تواند متناسب با نیازهای شما تنظیم شود.
بسته به مشخصات مشتری ، صفحات می توانند دارای شکافهای افقی ، سوراخ دار ، سوراخ دار یا سوراخ مارک دار باشند.همچنین می توانیم سیستم های فنر دار نقطه صفر را نصب کنیم.
بسته به کاربرد آنها ، صفحات را می توان با روغن و آب تنگ تهیه کرد و دارای یک کانال قطره ای مناسب بود.انتخاب عناصر ترازبندی به نوع نصب و بار صفحات بستگی دارد.
دقت، درستی: با توجه به اجرای مقررات معاینه اندازه گیری استانداردهای ملی ،
به ترتیب 1،2،3 ، جلا خوب است.
| مشخصات (میلی متر) | تحمل تختی (ام) | |||
| درجه 1 | درجه 2 | درجه 3 | هواپیمای Finihs | |
| 400x400 | 12 | 24 | ||
| 600x400 | 14 | 28 | ||
| 800x500 | 16 | 32 | 80 | |
| 900x600 | 16 | 32 | 80 | |
| 1000x750 | 18 | 36 | 90 | |
| 1000x1000 | 20 | 39 | 96 | |
| 1500x1000 | 25 | 48 | 120 | |
| 2000x1000 | 26 | 52 | 129 | |
| 2000x1500 | 56 | 140 | ||
| 2000x2000 | 60 | 152 | 230 | |
| 2500x1500 | 68 | 168 | 248 | |
| 3000x1000 | 174 | 248 | ||
| 3000x2000 | 184 | 275 | ||
| 3000x3000 | 210 | 300 | ||
| 4000x1000 | 210 | 300 | ||
| 4000x2000 | 219 | 310 | ||
| 4000x3000 | 240 | 360 | ||
| 5000x2000 | 255 | 375 | ||
| 5000x3000 | 287 | 420 | ||
| 6000x2000 | 293 | 430 | ||
| 6000x3000 | 308 | 460 | ||
| 8000x2000 | 370 | 520 | ||
| 8000x3000 | 382 | 570 | ||
Nocie برای استفاده
1: برای استفاده صحیح و یکنواخت از صفحه صاف ، برای جلوگیری از مقعر آسیاب محلی.
2: بشقاب را تمیز نگه دارید ، از پاره شدن آهن ، ماسه جلوگیری کنید ...
3: قطعه های کار را به آرامی روی صفحه قرار دهید ، از برخورد سطح صاف جلوگیری کنید ، هنگامی که سطح صفحه به قطعه کار یا سایر اشیا برخورد کرد ، بلافاصله ضربه و قسمت محدب را ترمیم کنید.
4: روی صفحه سطح کار چکش انجام ندهید.
5: پس از استفاده ، باید آن را تمیز کنید.برای مدت طولانی استفاده از آن نباید با روغن ضد زنگ پوشانده شود تا از خوردگی جلوگیری کند.
