جزئیات محصول:
پرداخت:
|
| مواد: | گرانیت سیاه | کاربرد: | صنعت با دقت بالا |
|---|---|---|---|
| تحمل: | درجه 00 | کد HS: | 90179000 |
| نام: | صفحه گرانیت کالیبراسیون گرانیت سطح صفحه تخت سنگی | روش اندازه گیری: | کتابچه راهنمای |
| استاندارد: | DIN876 | سطح کار:: | 20 ± 2 |
| لوازم جانبی: | ایستادن | سختی: | HS 70 |
| برجسته: | صفحه سطح گرانیت با کارایی بالا,صفحه سطح گرانیت co,جدول سطح گرانیت با عملکرد بالا |
||

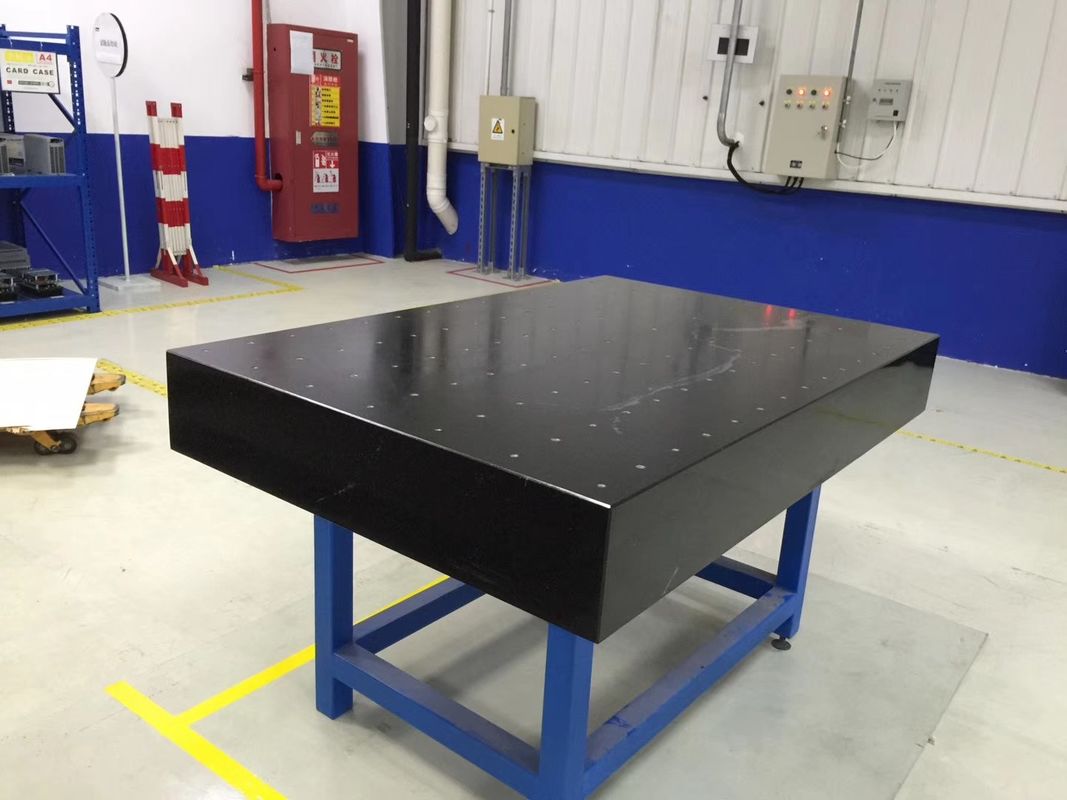

صفحه گرانیت کالیبراسیون و اندازه گیری دستگاه نصب شده
یک صفحه گرانیتی در کارگاه شما برای کمک به تیز کردن ابزار در صورت نیاز به یک نقطه مرجع مسطح مورد نیاز است ، همچنین هنگام علامت گذاری یا بررسی صاف بودن ابزار یا کار شما مفید است.از آنجا که صفحه از گرانیت جامد ساخته شده است ، زنگ نمی زند و نمی خورد و تضمین می شود که با گذشت زمان دچار تاب خوردگی یا تغییر شکل نشود.
| جدول آزمایشگاه صفحه گرانیت دقیق برای اندازه گیری | |
| نام | صفحات آزمایش گرانیت |
| مواد | گرانیت سبز جینان |
| پنسبت | 2970-3070 کیلوگرم در متر مربع |
| فشاری ساستحکام | 245-254 کیلوگرم در متر مربع |
| مدول الاستیسیته | 1.27-1.47N/میلی متر مربع |
| خطی هxpansion جکارآمد | 4.6 × 10-6/ |
| جذب آب | 0.13 |
| سختی | HS70 |
| استفاده | A. به عنوان یک ابزار اندازه گیری دقیق مرجع
ب. مسطح بودن ، راست بودن میز ماشین ، ریل و صفحه دقیق را اندازه بگیرید |
| بسته بندی | جعبه چوبی |
صفحه سطح گرانیت ما به استانداردهای پیشرفته کشورهای پیشرو اشاره می کند و تحمل مسطح بودن آن مطابق با JB/T 7975-1999 Surface Plate است:
درجه 000 = 1x (1+d/1000)/میکرومتر
درجه 00 = 2x (1+d/1000)/میکرومتر
درجه 0 = 4x (1+d/1000)/میکرومتر
درجه 1 = 8x (1+d/1000)/میکرومتر
(d طول مورب است)
|
مشخصات |
وزن (کیلوگرم) |
درجه دقیق (میکرومتر) |
|||
|
000 |
00 |
0 |
1 |
||
|
300 × 200 × 50 |
17 |
1.5 |
3 |
6 |
12 |
|
300 × 300 × 50 |
19 |
1.5 |
3 |
6 |
12 |
|
400 × 300 × 70 |
25 |
1.5 |
3 |
6 |
12 |
|
400 × 400 × 70 |
48 |
2 |
3.5 |
6.5 |
13 |
|
630 × 400 × 100 |
76 |
2 |
3.5 |
7 |
14 |
|
630 × 630 100 |
155 |
2 |
4 |
8 |
16 |
|
800 × 500 × 130 |
156 |
2 |
4 |
8 |
16 |
|
1000 × 630 × 130 |
284 |
2.5 |
4.5 |
9 |
18 |
|
1000 × 750 × 150 |
338 |
2.5 |
5 |
9 |
18 |
|
1000 × 1000 × 150 |
450 |
2.5 |
5 |
10 |
20 |
|
1600 × 1000 × 200 |
963 |
3 |
6 |
12 |
24 |
|
2000 × 1000 × 200 |
1200 |
3.5 |
6.5 |
13 |
26 |
|
1600 × 1600 300 |
2312 |
3.5 |
6.5 |
13 |
26 |
|
2000 × 1600 × 300 |
2890 |
3.5 |
7 |
14 |
28 |
|
2500 × 1600 300 |
3612 |
4 |
8 |
16 |
32 |
|
3000 × 2000 × 500 |
9030 |
4.5 |
9 |
18 |
36 |
|
4000 × 2000 × 500 |
12040 |
5.5 |
11 |
22 |
44 |
|
6000 × 2000 × 700 |
25284 |
7.5 |
15 |
30 |
60 |
