جزئیات محصول:
پرداخت:
|
| مواد: | گرانیت سیاه | کاربرد: | صنعت با دقت بالا |
|---|---|---|---|
| تحمل: | درجه 00 | کد HS: | 90179000 |
| نام: | ابزارهای بازرسی صفحه گرانیتی سیاه و سفید با دقت بالا | روش اندازه گیری: | کتابچه راهنمای |
| لوازم جانبی اختیاری: | ایستاده برای صفحه سطح گرانیت | استاندارد: | DIN876 II |
| استفاده: | ابزار اندازه گیری آزمایشگاهی | ||
| برجسته: | صفحه سطح گرانیت 24 x 36 سیاه,صفحه سطح گرانیت 24 x 36,صفحه سطح بازرسی گرانیت 24 x 36 |
||

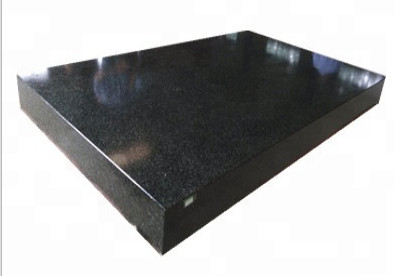

ابزارهای بازرسی صفحه گرانیتی سیاه و سفید با دقت بالا
گرانیت سیاه برای کاربردهای اندازه‌شناسی مناسب‌تر است، زیرا این گرانیت ساختار بسیار ریزدانه‌ای دارد.برخی از ویژگی هایی که به انتخاب سنگ برای کاربردهای اندازه گیری کمک می کند عبارتند از: ضریب انبساط حرارتی، چگالی، جذب آب و تخلخل، مقاومت خمشی و فشاری.
کاربرد
صفحات سطحی به عنوان صفحات مرجع برای بازرسی ابعادی و کالیبراسیون مصنوعات مکانیکی استفاده می شوند.این صفحه به عنوان سطح مبنا عمل می کند و مختصات X و Y را برای اندازه گیری ابعاد ارائه می دهد.بنابراین، صاف بودن صفحه بسیار مهم است.به همین دلیل، این اندازه‌گیری صافی معمولاً دارای تحمل است و ممکن است شامل تعیین درجه باشد.علاوه بر این، صفحات سطحی گرانیت مترولوژی GMT با استانداردهای DIN و IS مشخص شده در جدول بالا مطابقت دارند.همچنین صفحات سطح گرانیت GMT با استانداردهای دقیق و با استفاده از بالاترین کیفیت گرانیت تولید می شود.
صفحه سطح گرانیت ما به استانداردهای پیشرفته کشورهای پیشرو اشاره دارد و تحمل صافی آن مطابق با صفحه سطحی JB/T 7975-1999 است:
درجه 000 =1x(1+d/1000)/μm
درجه 00 =2x(1+d/1000)/μm
درجه 0 =4x(1+d/1000)/μm
درجه 1 = 8x(1+d/1000)/μm
(d طول مورب است)
|
مشخصات |
وزن (کیلوگرم) |
درجه دقیق (μm) |
|||
|
000 |
00 |
0 |
1 |
||
|
300 × 200 × 50 |
17 |
1.5 |
3 |
6 |
12 |
|
300 × 300 × 50 |
19 |
1.5 |
3 |
6 |
12 |
|
400 × 300 × 70 |
25 |
1.5 |
3 |
6 |
12 |
|
400 × 400 × 70 |
48 |
2 |
3.5 |
6.5 |
13 |
|
630 × 400 × 100 |
76 |
2 |
3.5 |
7 |
14 |
|
630 × 630 × 100 |
155 |
2 |
4 |
8 |
16 |
|
800 × 500 × 130 |
156 |
2 |
4 |
8 |
16 |
|
1000 × 630 × 130 |
284 |
2.5 |
4.5 |
9 |
18 |
|
1000 × 750 × 150 |
338 |
2.5 |
5 |
9 |
18 |
|
1000 × 1000 × 150 |
450 |
2.5 |
5 |
10 |
20 |
|
1600 × 1000 × 200 |
963 |
3 |
6 |
12 |
24 |
|
2000 × 1000 × 200 |
1200 |
3.5 |
6.5 |
13 |
26 |
|
1600 × 1600 × 300 |
2312 |
3.5 |
6.5 |
13 |
26 |
|
2000 × 1600 × 300 |
2890 |
3.5 |
7 |
14 |
28 |
|
2500 × 1600 × 300 |
3612 |
4 |
8 |
16 |
32 |
|
3000 × 2000 × 500 |
9030 |
4.5 |
9 |
18 |
36 |
|
4000 × 2000 × 500 |
12040 |
5.5 |
11 |
22 |
44 |
|
6000 × 2000 × 700 |
25284 |
7.5 |
15 |
30 |
60 |
