جزئیات محصول:
پرداخت:
|
| مواد: | گرانیت سیاه | کاربرد: | صنعت با دقت بالا |
|---|---|---|---|
| تحمل: | درجه 00 | کد HS: | 90179000 |
| نام: | صفحات سطح گرانیتی با دقت بالا | روش اندازه گیری: | کتابچه راهنمای |
| لوازم جانبی اختیاری: | ایستاده برای صفحه سطح گرانیت | استاندارد: | DIN876 II |
| استفاده: | ابزار اندازه گیری آزمایشگاهی | ||
| برجسته: | صفحه تخت گرانیت با دقت بالا,میز دقیق گرانیت 6000 × 2000,صفحه تخت گرانیت 6000 × 2000 |
||

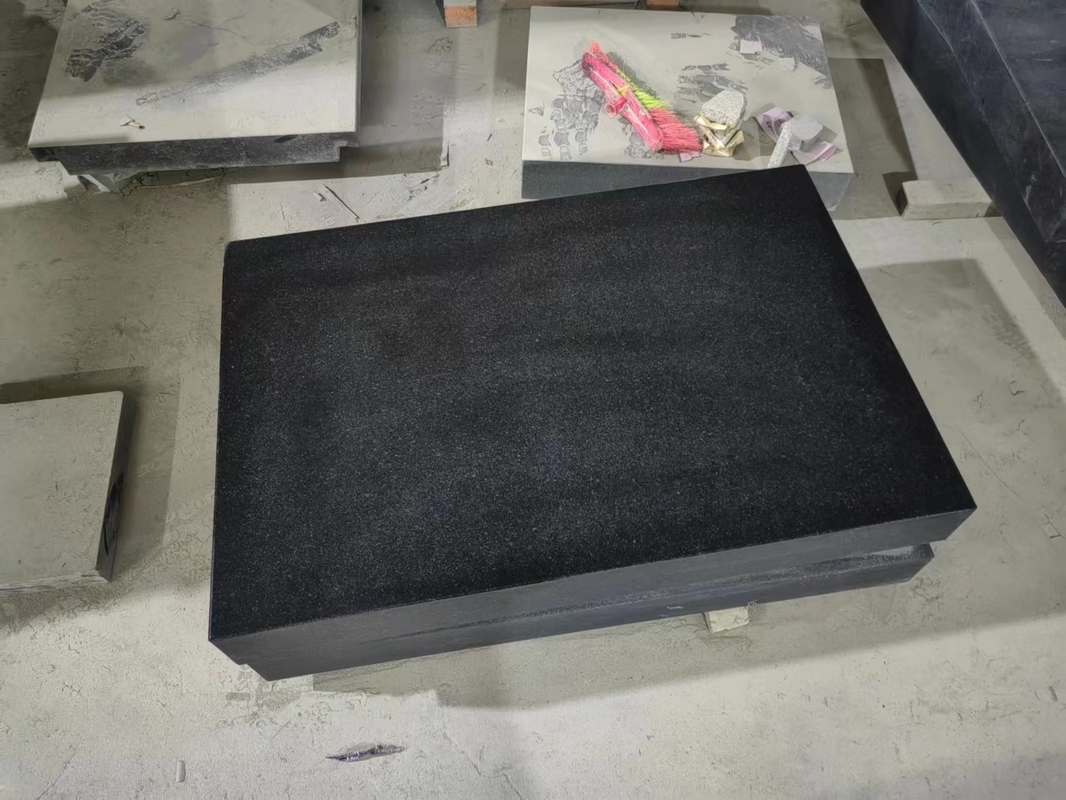

صفحات سطح گرانیتی با دقت بالا
صفحات سطح گرانیتی با دقت بالابه طور کلی به عنوان سطح تعیین موقعیت مرجع در آزمایش استفاده می شود.سطح کار به عنوان یک مرجع مسطح برای بازرسی و خط کشی است.از این سطح مبنا برای مقایسه با سطح واقعی قطعه کار مورد آزمایش برای تعیین مقدار خطا استفاده کنید.مشخصات استاندارد صفحه سطحی گرانیتی مسطح است و صفحه سطح گرانیتی نیز می تواند شکاف دار یا سوراخ دار باشد.شرکت ما می تواند قطعات یا پایه ها را با توجه به نیاز کاربر بسازد.
صفحات سطح گرانیتی با دقت بالا از مزایای آن می توان به دقت بالا، عدم الکتریسیته ساکن، دوام، دقت اندازه گیری بالا اشاره کرد.شکل سطح کار شامل مستطیل ها، مربع ها، دایره ها و غیره است. علاوه بر این، شیارهای V شکل، T شکل، شیارهای U شکل، شیارهای دم کبوتر، سوراخ های گرد، سوراخ های بلند و غیره نیز می توانند ماشین کاری شوند.این یک ابزار اندازه گیری مرجع تخت برای قطعه کار، بازرسی تجهیزات، خط کشی، مونتاژ، جوش، مونتاژ و پرچ است.
مزایای:
• مواد با کیفیت بالا و فرآیند ماشینکاری دقیق کیفیت محصول را تضمین می کند.
•یک سیستم QC قابل ردیابی ارزش اعتماد شما را دارد.
•انبار کارآمد و مدیریت تدارکات زمان تحویل شما را تضمین می کند.
•گارانتی دو ساله شما را بدون نگرانی می کند.
روش کالیبراسیون صفحه گرانیتبه استانداردهای پیشرفته کشورهای پیشرو اشاره دارد و تحمل صافی آن مطابق با صفحه سطحی JB/T 7975-1999 است:
درجه 000 =1x(1+d/1000)/μm
درجه 00 =2x(1+d/1000)/μm
درجه 0 = 4x(1+d/1000)/μm
درجه 1 = 8x(1+d/1000)/μm
(d طول مورب است)
|
مشخصات |
وزن (کیلوگرم) |
درجه دقیق (μm) |
|||
|
000 |
00 |
0 |
1 |
||
|
300 × 200 × 50 |
17 |
1.5 |
3 |
6 |
12 |
|
300 × 300 × 50 |
19 |
1.5 |
3 |
6 |
12 |
|
400 × 300 × 70 |
25 |
1.5 |
3 |
6 |
12 |
|
400 × 400 × 70 |
48 |
2 |
3.5 |
6.5 |
13 |
|
630 × 400 × 100 |
76 |
2 |
3.5 |
7 |
14 |
|
630 × 630 × 100 |
155 |
2 |
4 |
8 |
16 |
|
800 × 500 × 130 |
156 |
2 |
4 |
8 |
16 |
|
1000 × 630 × 130 |
284 |
2.5 |
4.5 |
9 |
18 |
|
1000 × 750 × 150 |
338 |
2.5 |
5 |
9 |
18 |
|
1000 × 1000 × 150 |
450 |
2.5 |
5 |
10 |
20 |
|
1600 × 1000 × 200 |
963 |
3 |
6 |
12 |
24 |
|
2000 × 1000 × 200 |
1200 |
3.5 |
6.5 |
13 |
26 |
|
1600 × 1600 × 300 |
2312 |
3.5 |
6.5 |
13 |
26 |
|
2000 × 1600 × 300 |
2890 |
3.5 |
7 |
14 |
28 |
|
2500 × 1600 × 300 |
3612 |
4 |
8 |
16 |
32 |
|
3000 × 2000 × 500 |
9030 |
4.5 |
9 |
18 |
36 |
|
4000 × 2000 × 500 |
12040 |
5.5 |
11 |
22 |
44 |
|
6000 × 2000 × 700 |
25284 |
7.5 |
15 |
30 |
60 |
