جزئیات محصول:
پرداخت:
|
| مواد: | گرانیت سیاه | کاربرد: | صنعت با دقت بالا |
|---|---|---|---|
| تحمل: | درجه 00 | کد HS: | 90179000 |
| نام: | صفحه صافی مورد استفاده برای آزمایش صفحه سطح گرانیت سیاه | روش اندازه گیری: | کتابچه راهنمای |
| لوازم جانبی اختیاری: | ایستاده برای صفحه سطح گرانیت | استاندارد: | DIN876 II |
| استفاده: | ابزار اندازه گیری آزمایشگاهی | ||
| برجسته: | صفحه سطح گرانیت سیاه صاف,صفحه سطح گرانیت سیاه با کارایی بالا,صفحه گرانیت با کارایی بالا |
||

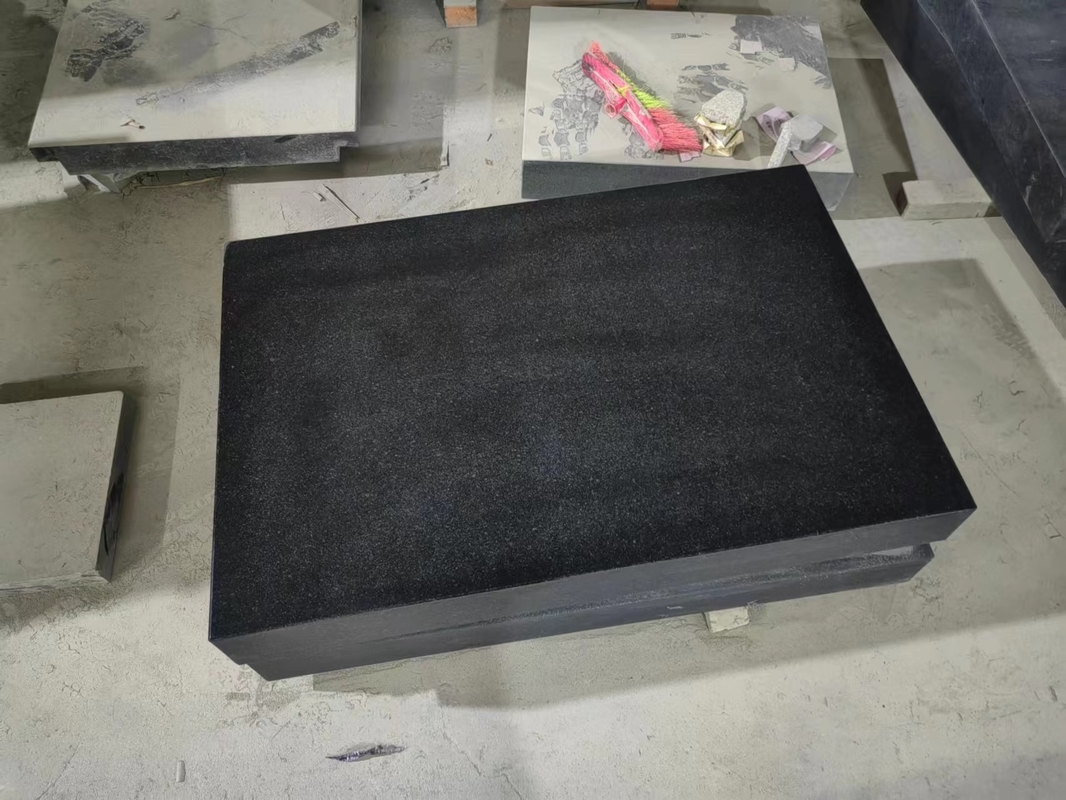

صفحه صافی مورد استفاده برای آزمایش صفحه سطح گرانیت سیاه
صفحات سطحی گرانیتی سطحی مسطح و مسطح هستند که به عنوان یک فضای مرجع افقی برای اندازه گیری ابعاد استفاده می شود، این پایه ای برای بازرسی، ابزارسازی، اندازه گیری، لکه بینی، علامت گذاری و چیدمان است.آنها می توانند از گرانیت، فلز، چدن یا شیشه ساخته شوند.
صفحات سطحی که به عنوان معیار برای همه اندازه‌گیری‌ها عمل می‌کنند، نقشی اساسی در بررسی و کنترل کیفیت دارند.این سطح بسیار مسطح است که دارای دقت صافی درجه 00 تا درجه 3 است.کارگاه‌های ماشین‌آلات، انواع تولیدات دقیق، دفاعی، خودروسازی و تولیدکنندگان هوافضا به تلرانس‌های سختی برای ابزارهای ماشین‌فروشی نیاز دارند و صفحات سطحی به‌طور گسترده برای ارزیابی خارج از دقت یا نواحی تاب برداشته روی قطعات ساخته شده استفاده می‌شوند.
تا آنجا که به استفاده مربوط می شود، صفحات سطح باید به طور منظم، حداقل یک تا دو بار در سال، کالیبره شوند، اما کارآمدترین و برای استفاده طولانی مدت، کالیبره شدن آن هر شش ماه یکبار است.مشکلات معمولاً در مناطق خاصی با استفاده مکرر رخ می دهد، بنابراین کالیبراسیون مکرر باعث می شود مطمئن شوید که تراشه، تاب خوردگی یا سایش مشاهده نشده است.یک سطح ناهموار بر عملکرد کارآمد کل صفحه تأثیر می گذارد و باعث ایجاد خطا در اندازه گیری ها و عبور قطعات معیوب بررسی شده می شود.
خواص مواد سطحی ورق:برای ساخت یک صفحه سطح ایده آل، مواد باید شرایط زیر را داشته باشند.باید دارای درجه سختی بالایی باشد مقاومت در برابر سایش و خوردگی عاری از تاب خوردگی ناشی از پیچ خوردگی
مزایای:
• مواد با کیفیت بالا و فرآیند ماشینکاری دقیق کیفیت محصول را تضمین می کند.
•یک سیستم QC قابل ردیابی ارزش اعتماد شما را دارد.
•انبار کارآمد و مدیریت تدارکات زمان تحویل شما را تضمین می کند.
•گارانتی دو ساله شما را بدون نگرانی می کند.
روش کالیبراسیون صفحه گرانیتبه استانداردهای پیشرفته کشورهای پیشرو اشاره دارد و تحمل صافی آن مطابق با صفحه سطحی JB/T 7975-1999 است:
درجه 000 =1x(1+d/1000)/μm
درجه 00 =2x(1+d/1000)/μm
درجه 0 = 4x(1+d/1000)/μm
درجه 1 = 8x(1+d/1000)/μm
(d طول مورب است)
|
مشخصات |
وزن (کیلوگرم) |
درجه دقیق (μm) |
|||
|
000 |
00 |
0 |
1 |
||
|
300 × 200 × 50 |
17 |
1.5 |
3 |
6 |
12 |
|
300 × 300 × 50 |
19 |
1.5 |
3 |
6 |
12 |
|
400 × 300 × 70 |
25 |
1.5 |
3 |
6 |
12 |
|
400 × 400 × 70 |
48 |
2 |
3.5 |
6.5 |
13 |
|
630 × 400 × 100 |
76 |
2 |
3.5 |
7 |
14 |
|
630 × 630 × 100 |
155 |
2 |
4 |
8 |
16 |
|
800 × 500 × 130 |
156 |
2 |
4 |
8 |
16 |
|
1000 × 630 × 130 |
284 |
2.5 |
4.5 |
9 |
18 |
|
1000 × 750 × 150 |
338 |
2.5 |
5 |
9 |
18 |
|
1000 × 1000 × 150 |
450 |
2.5 |
5 |
10 |
20 |
|
1600 × 1000 × 200 |
963 |
3 |
6 |
12 |
24 |
|
2000 × 1000 × 200 |
1200 |
3.5 |
6.5 |
13 |
26 |
|
1600 × 1600 × 300 |
2312 |
3.5 |
6.5 |
13 |
26 |
|
2000 × 1600 × 300 |
2890 |
3.5 |
7 |
14 |
28 |
|
2500 × 1600 × 300 |
3612 |
4 |
8 |
16 |
32 |
|
3000 × 2000 × 500 |
9030 |
4.5 |
9 |
18 |
36 |
|
4000 × 2000 × 500 |
12040 |
5.5 |
11 |
22 |
44 |
|
6000 × 2000 × 700 |
25284 |
7.5 |
15 |
30 |
60 |
